分析小屋(分析仪表和预处理系统集成系统)
为了让分析仪表，样品处理系统和快速回路的位置易于维护和巡检。将所有分析仪表和预处理系统安装在分析小屋中。采集系统位于室外。在屋内安装的分析仪表便于维护，布置整齐。
分析仪与分析小屋为不可分割的整体，保证系统的完整性。分析小屋提供足够的空间便于观察和维护分析仪表。分析仪表前后左右便于维护。外形尺寸为4000（L）x2500（W）x2700mm（H）（单位：mm），小屋内净高2400mm。
产品特性：
·小屋为型钢焊接框架式结构，双层墙夹层设计。
·机械强度满足起吊、拖动、运输及支撑墙面安装设备的要求，结构负载能力为500Kg/m2，屋顶最小承受力为250Kg/m2.。整体槽钢排架,δ=50。内外墙（包括屋顶）采用不锈钢板(304SS)，厚度1.5mm。内外墙（包括屋顶）之间用阻燃型聚胺脂保温材料（65mm以上）。
·内外墙及屋顶由Ⅱ型钢板拼装铆接而成。为方便小屋的吊运，小屋屋顶带有起重用的吊耳。小屋内配置清洗池，每套分析仪器配置废液收集管，各分析仪器的废液经收集总管排放到室外地槽。
·小屋内配照明、1.5匹冷暖空调、电源按线箱及插座。
·分析小屋以墙面为界，带有进出气、液接头及电源、信号接口，满足多套分析仪器的需要。
·小屋整体接地，设不锈钢排点接地，作接地保护。
·门：为外开型，非折叠结构，带绝热保温，净尺寸为2000（H）*900（W）mm，材质为不锈钢板(304SS)，铰链和螺钉为不锈钢材质(304SS)。门上开有一个500*500mm钢化玻璃观察窗。门上方带视窗，配事故紧急逃生锁，配门限位器，分析小屋配百叶式换气窗。
·配电和照明：提供一路220VAC 50Hz的单相电源，用于分析小屋的电气配电和照明；另提供一路220VAC 50Hz的UPS电源，用于分析仪表的供电。
·配电：用于分析仪表和公用工程的电源配电箱安装在分析小屋内；每个主要供电回路应提供一个电源切断开关；每一个电源配电箱上应提供备用供电回路及开关。
·电气安装盒配线：
1、所有进出小屋的信号都通过接线箱。分析仪表的DC电线与AC电缆分开，AC接线箱专用于分析小屋内的分析仪表。每台分析仪表应带有自己的电源开关。小屋、分析仪、样品处理箱应有良好的接地。
2、AC电源、低压DC信号、串行通讯信号和本安信号应提供独立的电缆桥架，以保证数据传输的完整性。
3、应为控制室和/或电气变电所信号线和电源线提供接线箱。输入和输出信号应接至不同的接线箱。

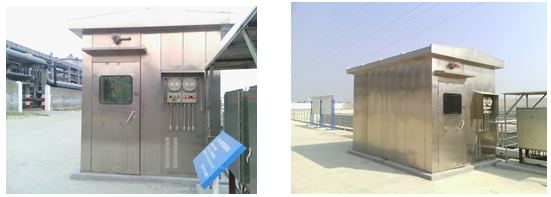

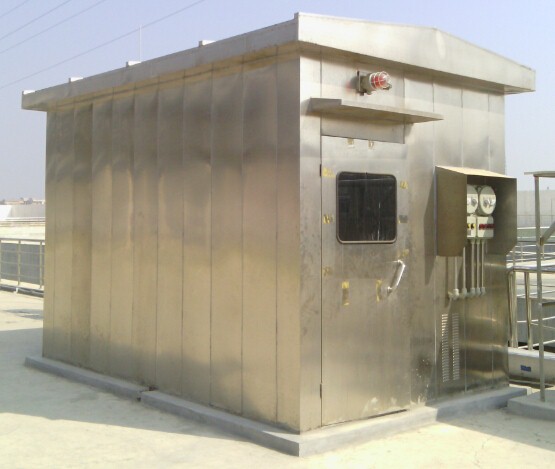

案例图片：
分析仪与分析小屋为不可分割的整体，保证系统的完整性。分析小屋提供足够的空间便于观察和维护分析仪表。分析仪表前后左右便于维护。外形尺寸为4000（L）x2500（W）x2700mm（H）（单位：mm），小屋内净高2400mm。
产品特性：
·小屋为型钢焊接框架式结构，双层墙夹层设计。
·机械强度满足起吊、拖动、运输及支撑墙面安装设备的要求，结构负载能力为500Kg/m2，屋顶最小承受力为250Kg/m2.。整体槽钢排架,δ=50。内外墙（包括屋顶）采用不锈钢板(304SS)，厚度1.5mm。内外墙（包括屋顶）之间用阻燃型聚胺脂保温材料（65mm以上）。
·内外墙及屋顶由Ⅱ型钢板拼装铆接而成。为方便小屋的吊运，小屋屋顶带有起重用的吊耳。小屋内配置清洗池，每套分析仪器配置废液收集管，各分析仪器的废液经收集总管排放到室外地槽。
·小屋内配照明、1.5匹冷暖空调、电源按线箱及插座。
·分析小屋以墙面为界，带有进出气、液接头及电源、信号接口，满足多套分析仪器的需要。
·小屋整体接地，设不锈钢排点接地，作接地保护。
·门：为外开型，非折叠结构，带绝热保温，净尺寸为2000（H）*900（W）mm，材质为不锈钢板(304SS)，铰链和螺钉为不锈钢材质(304SS)。门上开有一个500*500mm钢化玻璃观察窗。门上方带视窗，配事故紧急逃生锁，配门限位器，分析小屋配百叶式换气窗。
·配电和照明：提供一路220VAC 50Hz的单相电源，用于分析小屋的电气配电和照明；另提供一路220VAC 50Hz的UPS电源，用于分析仪表的供电。
·配电：用于分析仪表和公用工程的电源配电箱安装在分析小屋内；每个主要供电回路应提供一个电源切断开关；每一个电源配电箱上应提供备用供电回路及开关。
·电气安装盒配线：
1、所有进出小屋的信号都通过接线箱。分析仪表的DC电线与AC电缆分开，AC接线箱专用于分析小屋内的分析仪表。每台分析仪表应带有自己的电源开关。小屋、分析仪、样品处理箱应有良好的接地。
2、AC电源、低压DC信号、串行通讯信号和本安信号应提供独立的电缆桥架，以保证数据传输的完整性。
3、应为控制室和/或电气变电所信号线和电源线提供接线箱。输入和输出信号应接至不同的接线箱。
案例图片：

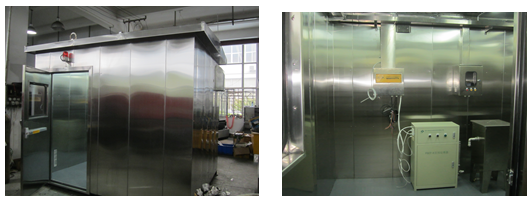

生产图片：
